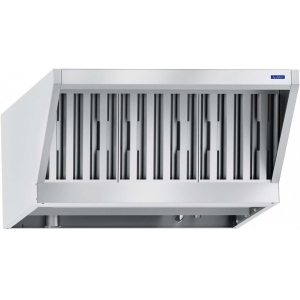

Зонт вытяжной для пароконвектоматов ПКА 6-1/1 и ПКА 10-1/1 ABAT ЗВВ-800П

Зонт вытяжной встраиваемый с лабиринтными и угольными фильтрами, пароконденсатором, 2 трубками для пара, для пароконвектоматов типа ПКА 6-1/1 и ПКА 10-1/1 используется для очистки воздуха от аэрозолей жира, масла, водяного пара. Воздухопроизводительность - 1400м3/ч. Скорость движения воздуха в рабочей зоне зонта - 0,3м/с.

Количество установленных вентиляторов - 1шт.

• Количество установленных лабиринтных фильтров - 3шт.

• Количество установленных угольных фильтров - 2шт.

Зонт состоит из двух основных частей: каркаса теплообменника и воздухозаборника. В каркасе теплообменника установлен слот с тремя теплообменниками, угольные и лабиринтные фильтры и всасывающий вентилятор.

Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором в пароконденсатор зонта. В пароконденсаторе происходит охлаждение пара и конденсация воды с парами масла и жира. Конденсированная жидкость удаляется в канализацию или любую емкость. Охлажденный воздух поступает из верхнего окошка пароконденсатора во внутреннюю область зонта, где очищается от запахов угольным фильторм и выбрасывается в атмосферу.

Все фильтры в зонте легкосъемные:

• угольные - заменяются,

• лабиринтные - гигиенически очищаются.

Зонт подсоединяется к пароконвектомату с помощью кабеля питания (1,8м с заземлением) и фиксируется с помощью винтов М5 к крышке пароконвектомата.
